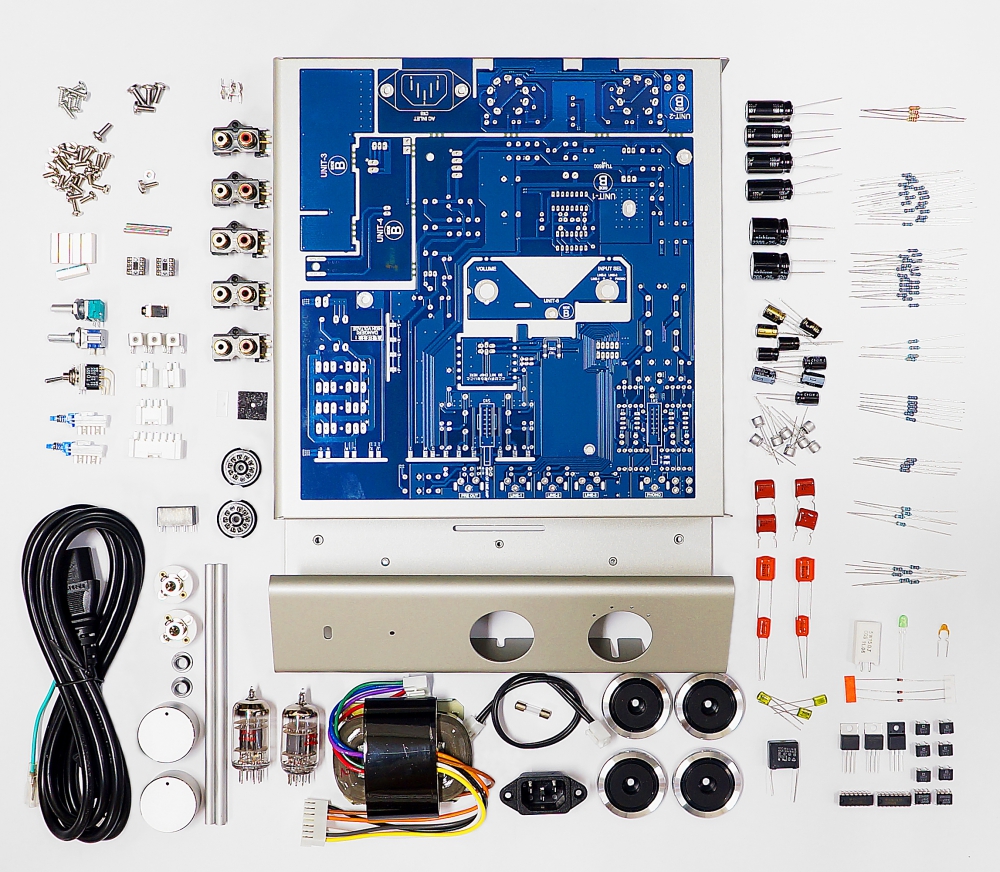

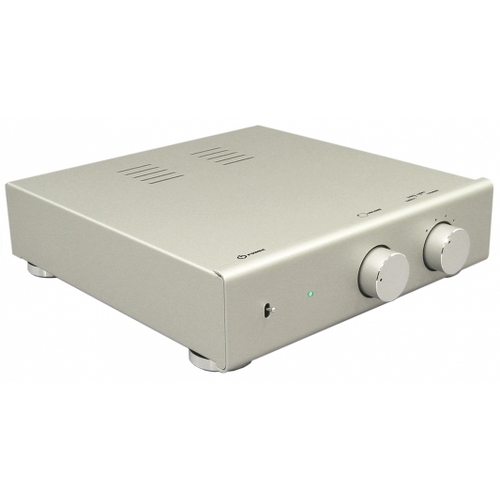

Elekit TU-8500 Voorversterker bouwpakket

Precisie Pick-up ingang met RIAA equalization ondersteund zowel MM als MC elementen.
Twee low noise OPamps worden gebruikt in de pick-up voorversterker. OPamp zijn eenvoudig te verwisselen voor andere types naar uw voorkeur.
Twee 12AU7 (ECC82) buizen worden in de lijnversterker trap gebruikt. Versterkingsfactor is schakelbaar (1x tot 3x).
Hum en noise worden voorkomen door gebruik van een R-core transformator, een FET rimpel filter voor de B+ en gelijkstroom voor de gloeiwikkelingen van de buizen.

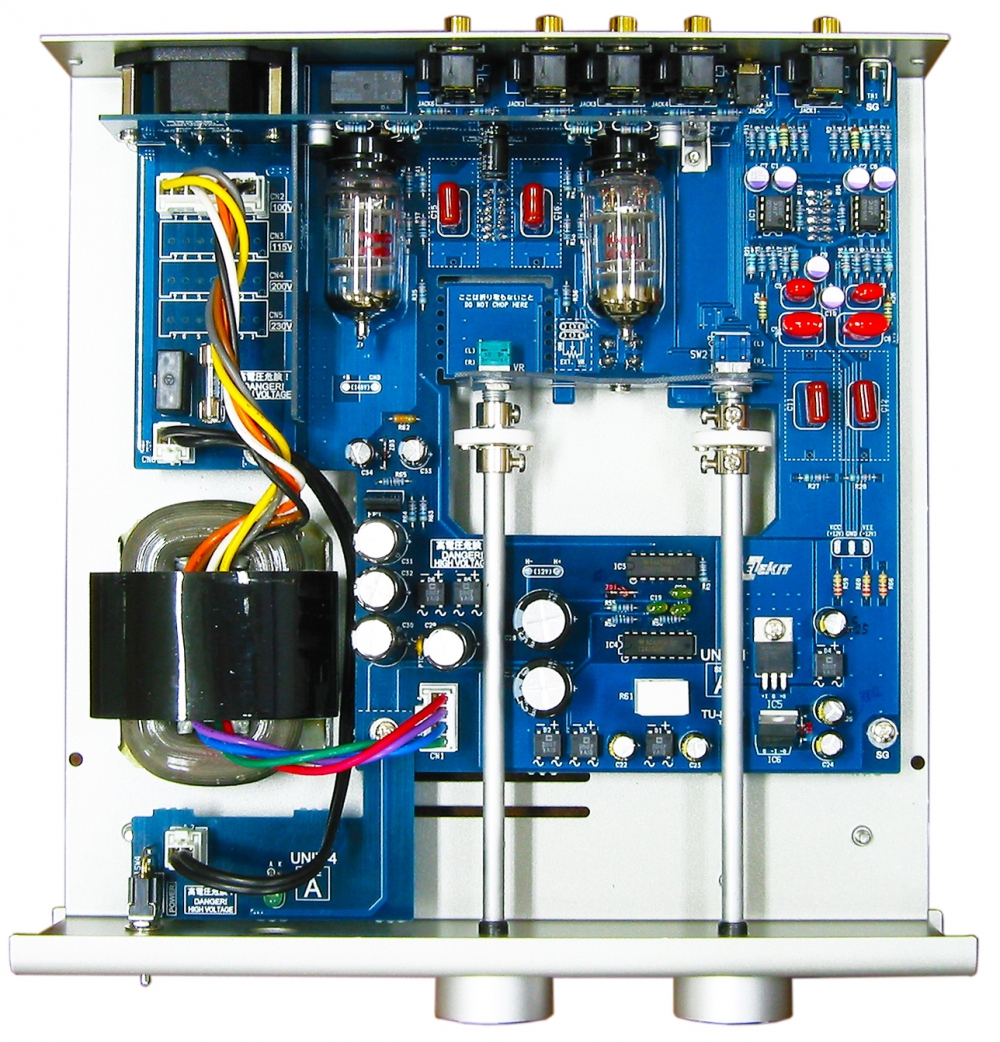

Er is voldoende ruimte op de printplaten om grotere koppelingscondensatoren te gebruiken als daar behoefte aan is.

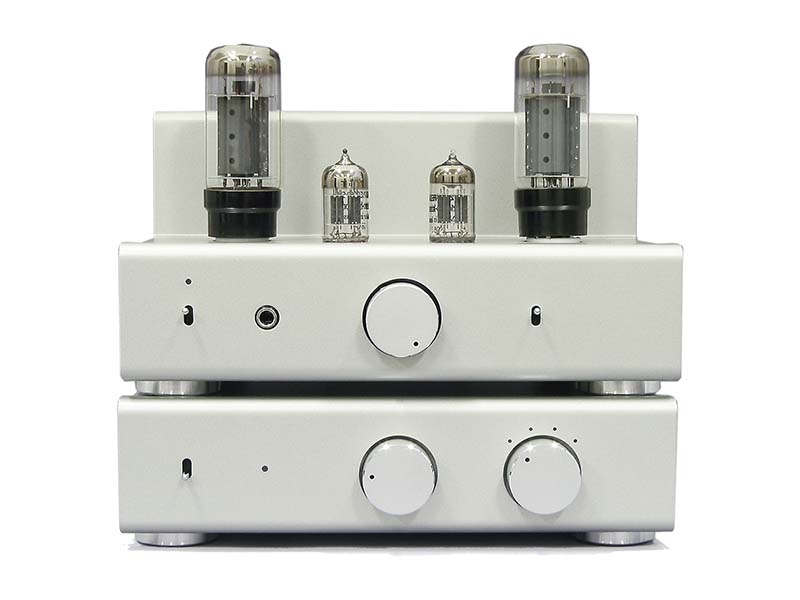

Sluit uiterlijk perfect aan op de TU-8200 versterker.

Buizen: 2 x 12AU7 (niet inbegrepen)
OPamp: 2 x NJM2068DD
Input terminal: RCA jack 4 ingangen (PHONO, LINE 1-3)
3.5mm stereo jack 1 line (LINE 3 prioriteit boven RCA)
Output terminal: RCA jack 1 line (PRE OUT)
Gebruikt vermogen: 8W
Afmetingen: B252 x H73 x D270 mm
Gewicht: 3.1kg
[Lijn versterker trap]
Versterking: x3.1(9.8dB) / x1.15(1.2dB)
Frequentie bereik: (-3dB): 2Hz-70kHz / 2Hz-280kHz
Signaal/ruis verhouding: 122dB / 129dB
Max.output voltage: 22V rms (1kHz)
[MD/MM versterker trap]
RIAA equalization: ±0.5dB tolerance (20Hz-20kHz)
Element: MM (LOW) / MC (HIGH) schakelbaar
Versterking (1kHz): [MM] 37dB / [MC] 63dB
Signaal/ruis verhouding: [MM]108dB / [MC]88dB
Ingangs weerstand: [MM] 50kΩ / [MC] 100Ω
Max.output voltage: 7.4V rms (1kHz)
