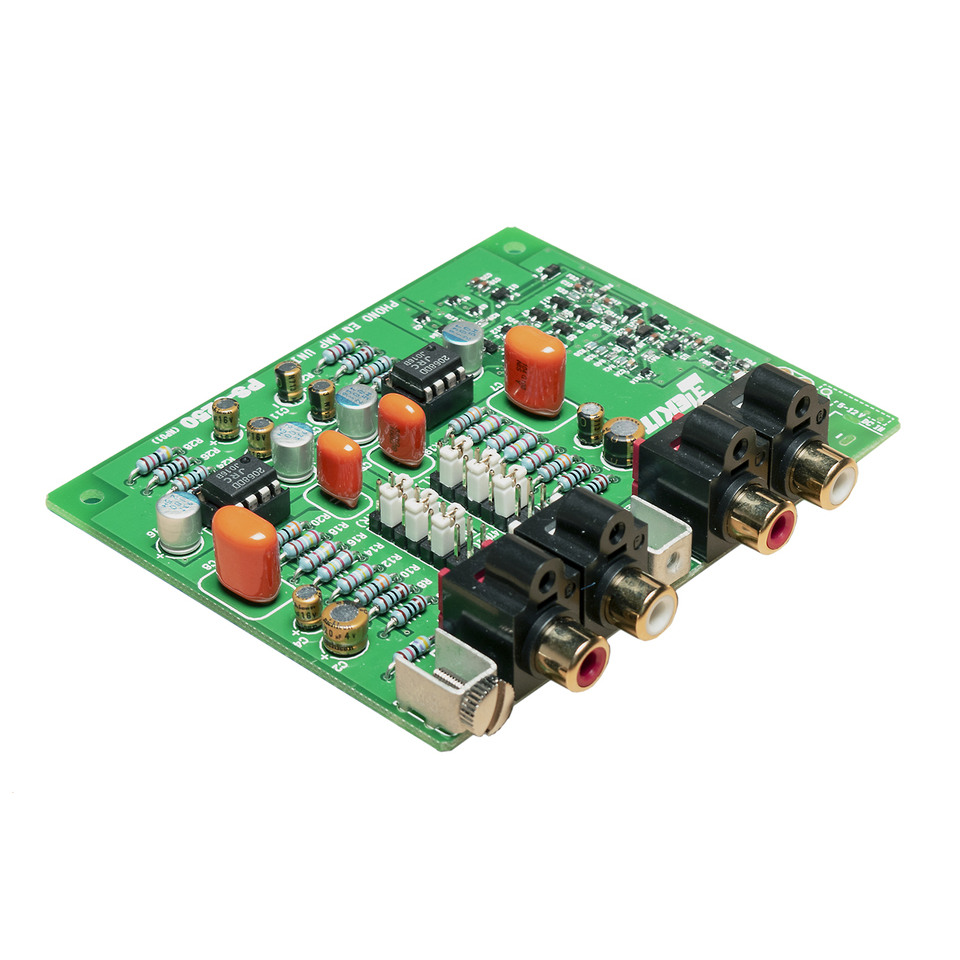

Elekit PS-3250 RIAA voorversterker
terug naar categorie
Omschrijving
Dit is een RIAA-voorversterker om de phono-uitgang van een draaitafel om te zetten in een RIAA-gelijkwaardig lijnniveau-signaal, dat zowel MM- als MC-cartridges ondersteunt door een jumper op de printplaat te veranderen.
Voor de OpAmp wordt een ruisarme NJM2068DD gebruikt. Voor de elektronische onderdelen worden bovendien metaaloxideweerstanden met een tolerantie van ± 1% en filmcondensatoren met een tolerantie van ± 2 gebruikt om een kleine RIAA-afwijking en een laag ruisniveau te realiseren.
Voor het equalizercircuit wordt het CR-type gebruikt en er is geen zorg voor de afwijking van de equalizerkarakteristieken, zelfs niet wanneer OpAmp wordt vervangen.
Er is een circuit voor het genereren van positieve en negatieve spanning aan boord voor de voedingseenheid. Geluid van hoge kwaliteit en een breed dynamisch bereik worden verzekerd door ±15 V voor OpAmp te leveren. POP-ruisonderdrukker bij AAN/UIT is aan boord.

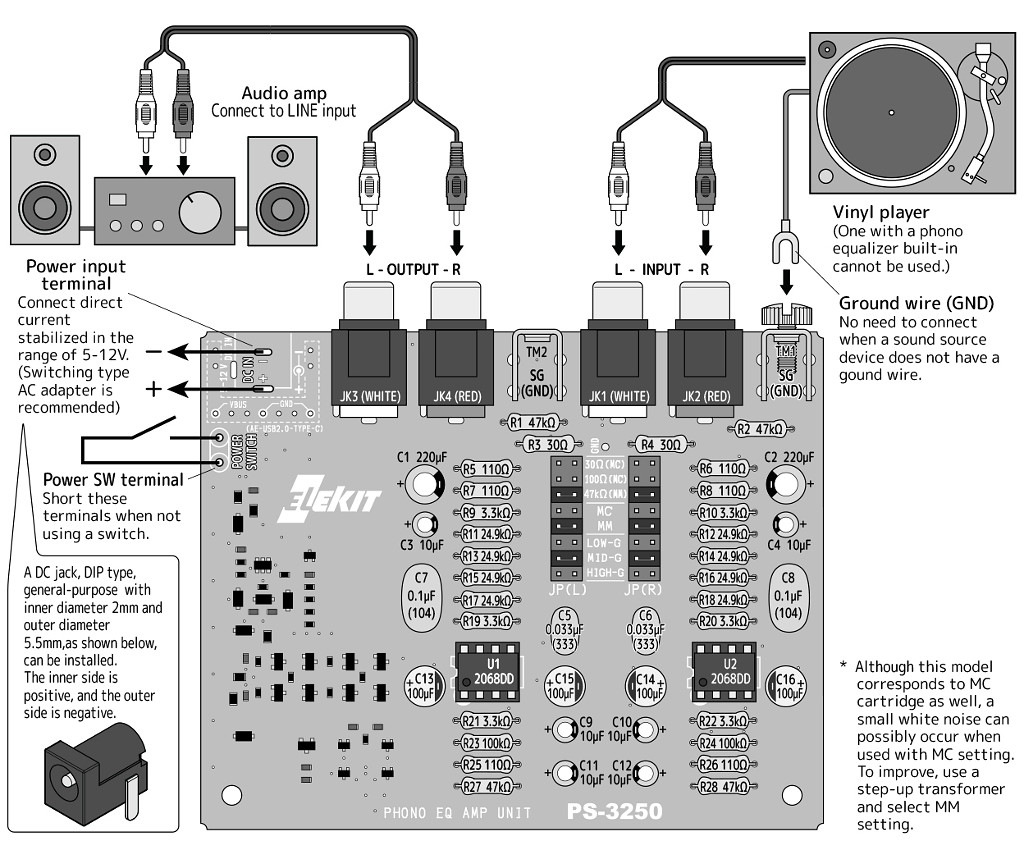

In een equalizerversterker hangt het ruisniveau, met name de brom, grotendeels af van de IN/OUT-bedrading en de aardingslocatie. Daarom zijn voor deze kit een IN/OUT-aansluiting en een aardingsbeugel meegeleverd om die onderdelen op de printplaat te bevestigen.
TECHNICAL SPECIFICATION
| CARTRIDGES | MM (approx. 47 kΩ) MC (approx. 100 Ω or 30 Ω) |
| CIRCUIT | CR equalizer (RIAA) OPamp dual amplification |
| RIAA DEVIATION | Within ±0,5 dB (20 Hz - 20 kHz) |
| GAIN (@ 1 kHz) | 27 dB (MM, LOW-G) 32 dB (MM, MID-G) 36 dB (MM, HIGH-G) 56 dB (MC, LOW-G) 62 dB (MC, MID-G) 65 dB (MC, HIGH-G) |
| NON CLIP MAX. OUTPUT (@ 1 kHz) | 9 V RMS |
| POWER VOLTAGE | DC 5 V - 12 V |
| POWER CONSUMPTION (OPamp: NJM2068DD) |
100 mA (5 V) 30 mA (12 V) |
| PCB SIZE | 100 x 80 mm |
De PS-3250 vereist een externe voeding (gestabiliseerd) van 5 V - 12 V.
